Вводно-распределительное устройство
 | ВРУ - вводно-распределительное устройство предназначено для приема, распределения и учета электрической энергии в сетях с напряжением 380/220В трехфазного переменного тока с частотой 50Гц, а также для защиты линий в случае перегрузок и коротких замыканий. Вводно-распределительные устройства, как правило, могут комплектоваться панелями одностороннего обслуживания и могут быть однопанельными и многопанельными. ВРУ1, ВРУ3 устанавливаются в жилых и общественных зданиях и предназначены для приема, распределения и учета электрической энергии, а также для защиты отходящих линий при перегрузках и коротких замыканиях в трехфазных сетях напряжением 380/220 В частотой 50 Гц с изолированной и глухозаземленной нейтралью в четырехпроводном и пятипроводном исполнениях. |
ВРУ1, ВРУ3 соответствуют требованиям ГОСТ Р 51732-2001 «Устройства вводно-распределительные для жилых и общественных зданий».
Типы ВРУ, количество вводных аппаратов и отходящих линий, количество аппаратов учёта электроэнергии приведены в Таблицах.
В качестве оболочек ВРУ используются шкафы напольного исполнения собственного производства. Корпуса собственного производства выполнены из металла толщиной 1,5-2 мм. Полимерная окраска корпусов производится в RAL-7035 (возможна окраска в любой RAL по заказу), фурнитура применяется фирмы MESAN, что обеспечивает долговечность ВРУ при эксплуатации. Также возможны варианты изготовления ВРУ в корпусах ведущих европейских производителей ABB, RITALL, Schneider Electric.
В качестве коммутационного оборудования для сборки шкафов применяются комплектующие ведущих европейских производителей ABB, Schneider Electric, Legrand, GE, OEZ, TDM, IEK и ведущих отечественных производителей КЭАЗ, ДЗНВА, Контактор (г. Ульяновск), Свердловский завод трансформаторов тока. В качестве приборов учета применяются комплектующие производства Энергомера и Инкотекс.
Устройство и работа изделий
ВРУ подразделяются на вводные, вводно-распределительные и распределительные устройства. Вводные и вводно-распределительные ВРУ могут оснащаться устройством АВР. Конструкция ВРУ состоит из стального корпуса (шкафа), в котором устанавливается соответствующая аппаратура. В качестве коммутационных аппаратов применяются переключатели и выключатели серии ВР32, ВД1, ВО1 и предохранители серии ППН. В осветительных блоках применяются автоматические выключатели модульного исполнения, пускатели и реле. В вводных и водно-распределительных ВРУ предусмотрено внутреннее освещение шкафа.
ВРУ крепятся к полу – через четыре отверстия в нижней части устройства. Возможна поставка устройств с цокольным основанием. Ввод и вывод проводов и кабелей предусмотрен снизу, либо по согласованию сверху или сбоку.

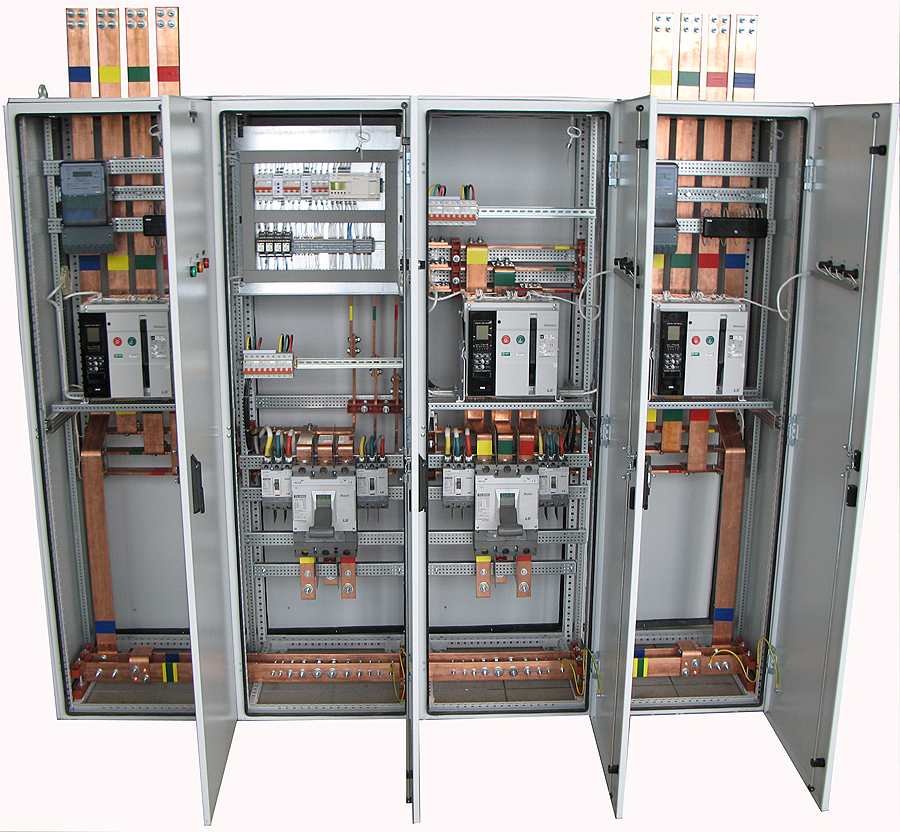

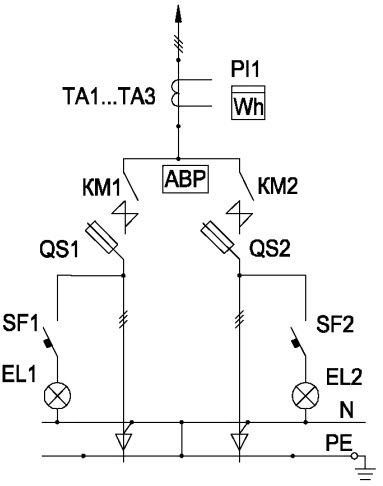

Шкафы вводные с АВР на ток выше 250А изготавливаются на автоматических выключателях с электромагнитным приводом. Управление автоматическими выключателями в режиме автоматического переключения на резервную линию производится по сигналам релейного блока управления (РБУ). Возврат на основную питающую линию происходит также автоматически. Время переключения с основной питающей линии на резервную линию и обратно 0,7 сек.
В устройствах АВР с секционным выключателем оба ввода в нормальном режиме являются рабочими, и секционный выключатель находится в выключенном положении. При пропадании напряжения на любом из вводов происходит отключение вводного выключателя обесточенного ввода и включение секционного выключателя. При восстановлении напряжения питания на ранее обесточенном вводе происходит автоматическое отключение секционного выключателя и включение автоматического выключателя ввода. При срабатывании токовой защиты любого из вводных автоматических выключателей происходит блокирование работы схемы АВР на переключение. Предусмотрена регулируемая временная задержка на срабатывание секционного выключателя. Предусмотрена возможность ручного оперирования автоматическими выключателями без участия РБУ.

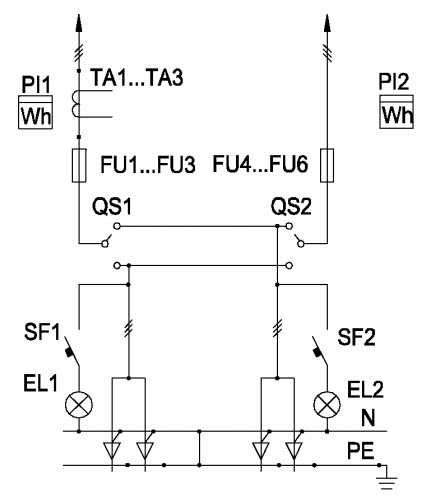

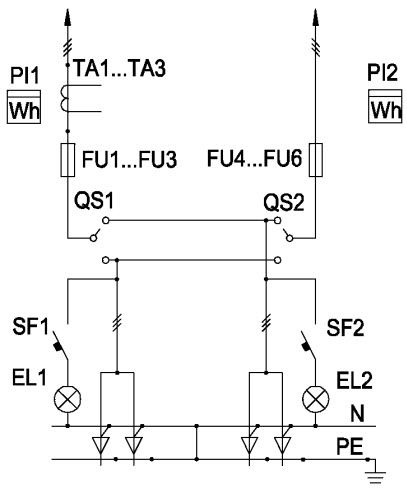

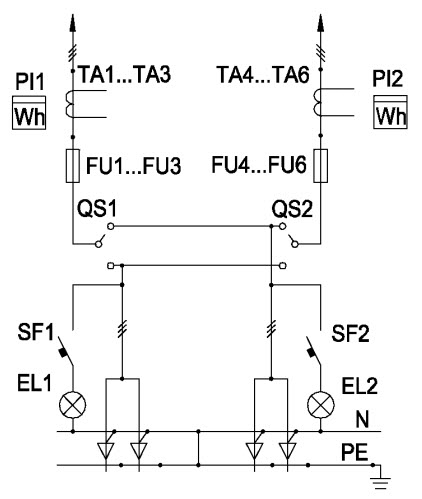

| Тип ВРУ | Ном.ток А | Кол. и Ном. ток ввод. аппаратов | Кол. и Ном. ток отход линий | Схема | Фотография | |

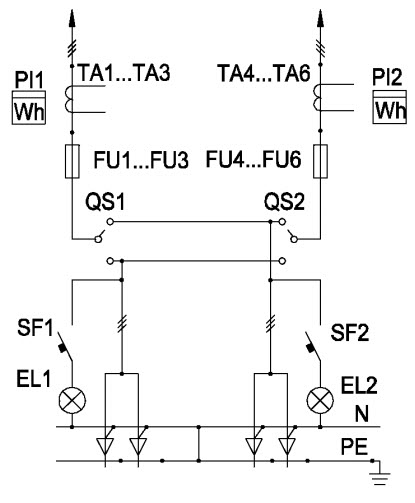

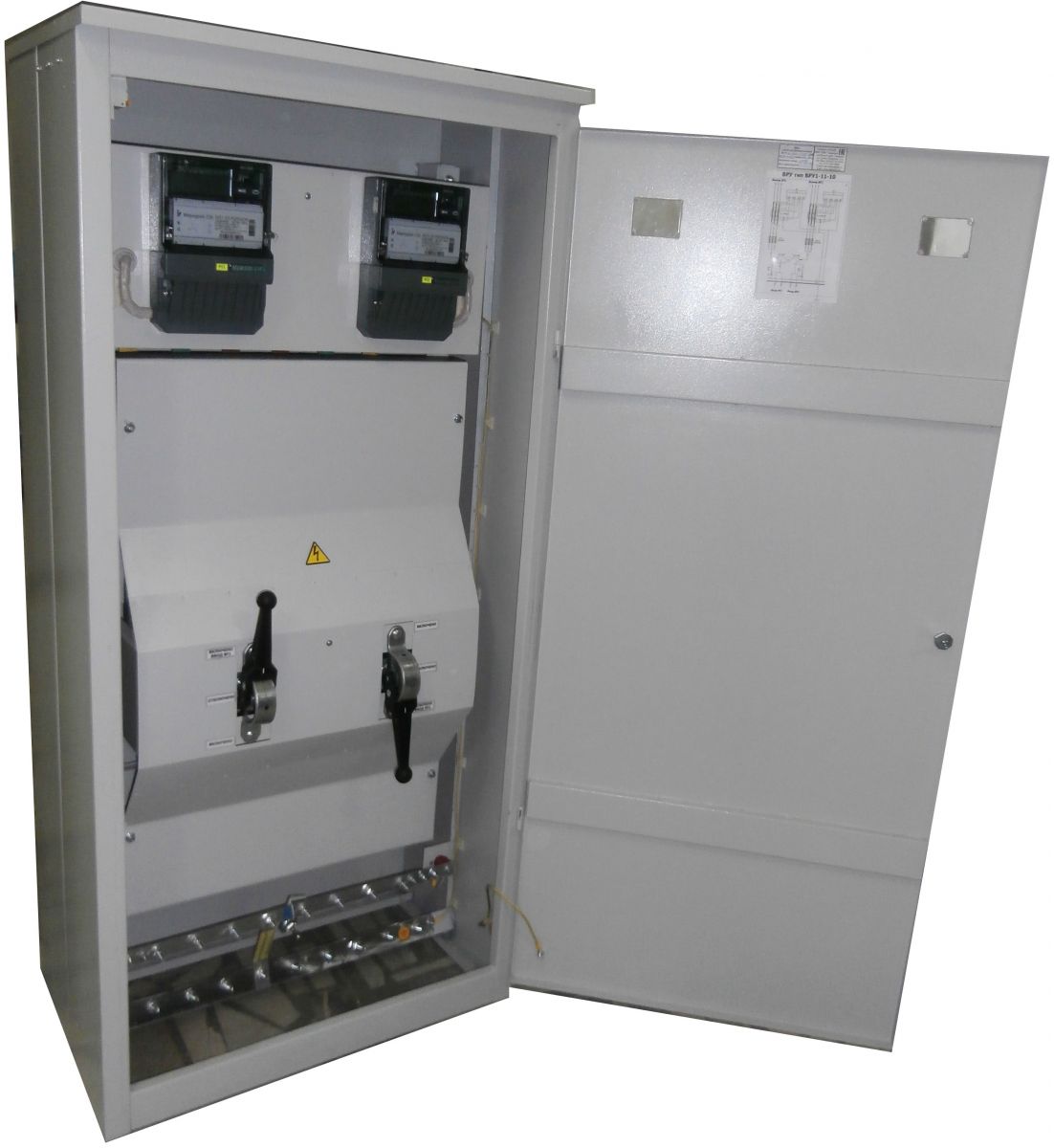

| ВРУ1-11-10 | 500 | 2*250 | -- | -- |  |  |
| ВРУ1-12-10 | 500 | 2*250 | -- | -- |  | |
| ВРУ1-13-20 | 800 | 2*400 | -- | -- | | |
| ВРУ1-14-20 | 800 | 2*400 | -- | -- | | |

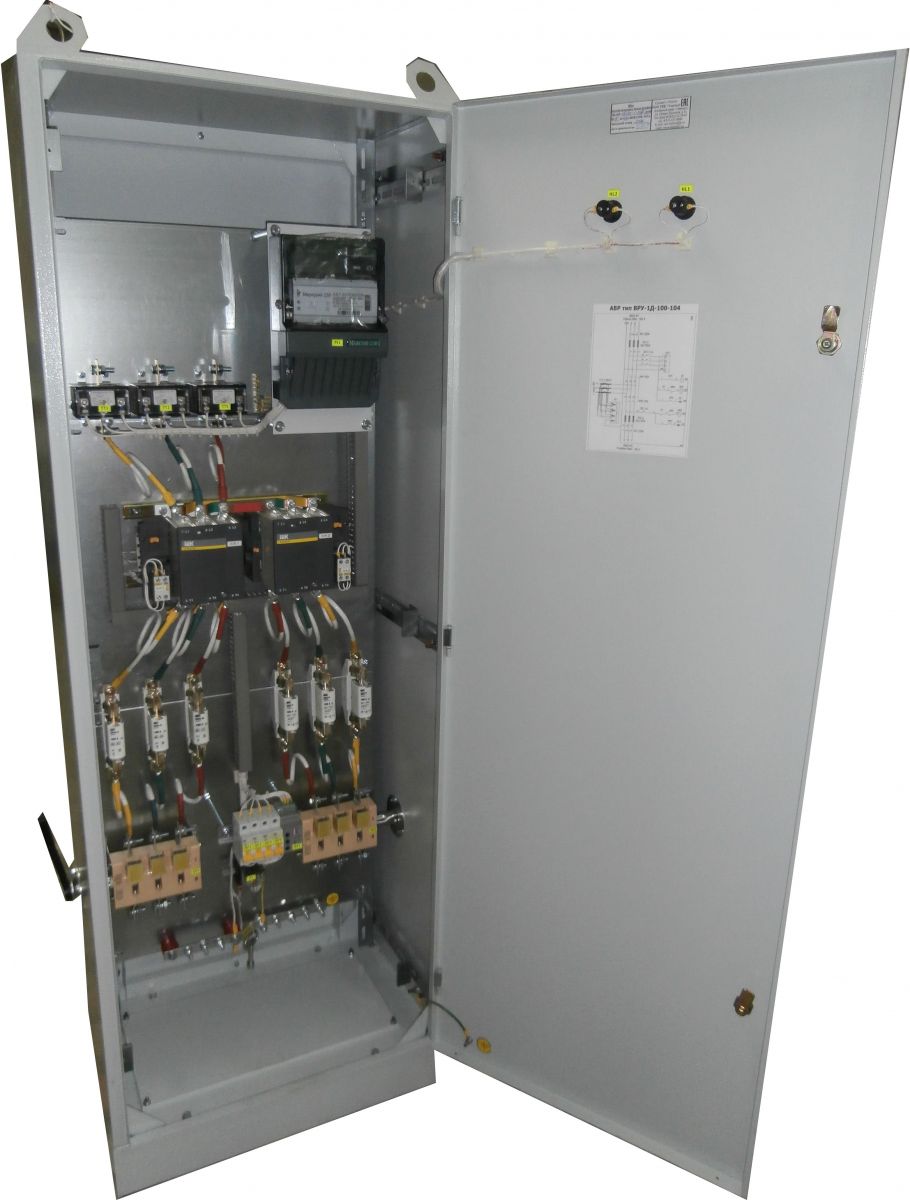

| ВРУ1-17-70 | 100 | 2*100 | -- | -- |  |  |
| ВРУ1-18-80 | 250 | 2*250 | -- | -- | .jpg) | |

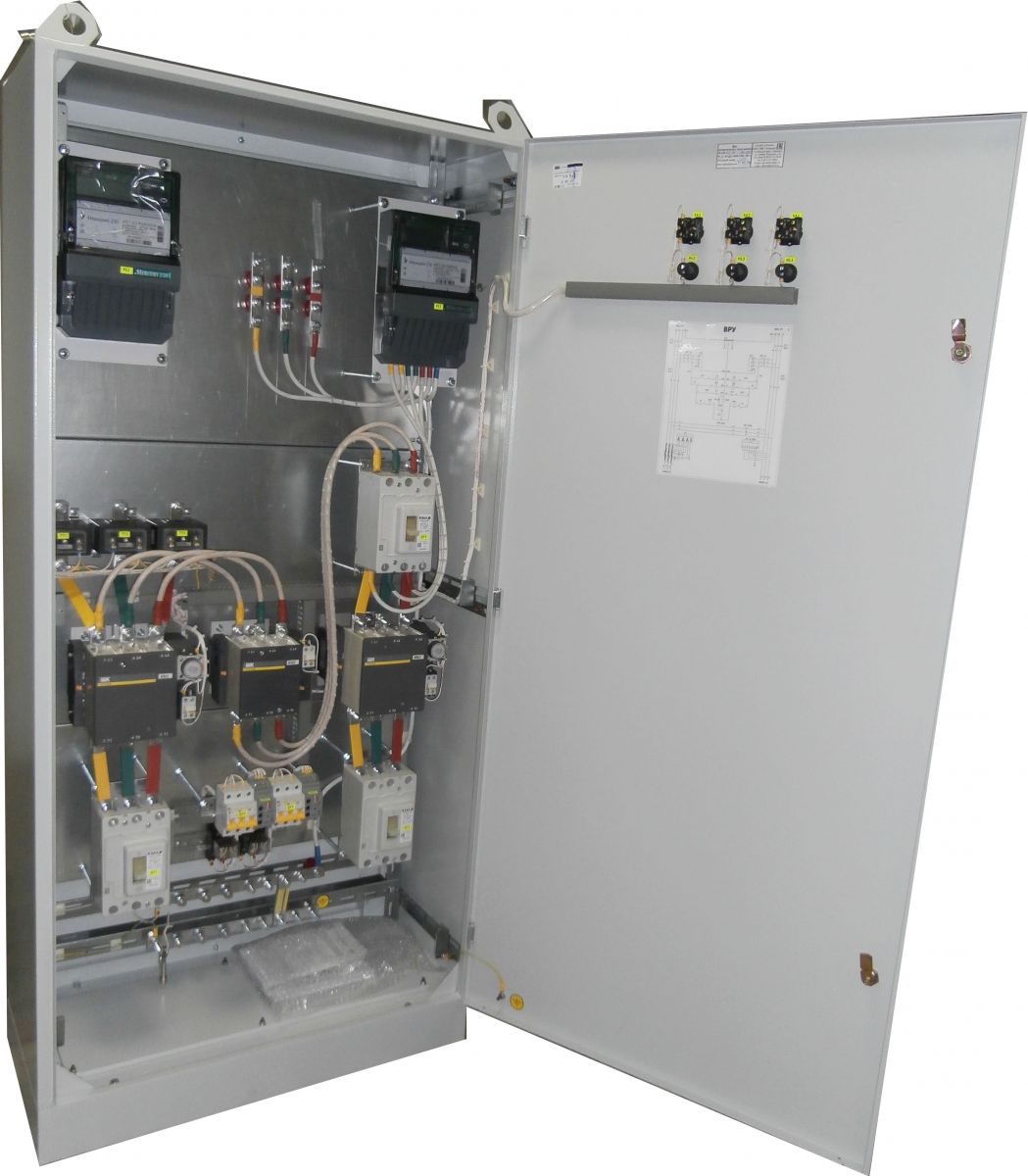

| ВРУ1-18-89 | 250 | 2*250 | -- | -- |  |  |

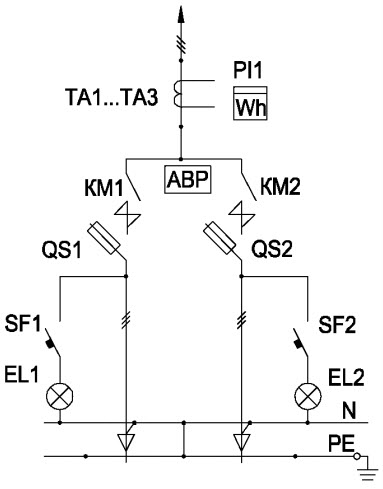

| ВРУ1-19-90 | 400 | 2*400 | -- | -- |  | |
| ВРУ1-19-99 | 630 | 2*630 | -- | -- |  | |
| ВРУ1-21-10 | 250 | 1*250 | 2*63+3*100 | - |  | |
| ВРУ1-22-53 | 6*100 | автомат. |  | |||
| ВРУ1-22-54 | неавомат. | |||||
| ВРУ1-22-55 | автомат. | |||||
| ВРУ1-22-56 | неавомат. | |||||
| ВРУ1-23-53 | 5*100 | автомат. |  | |||
| ВРУ1-23-54 | неавомат. | |||||
| ВРУ1-23-55 | автомат. | |||||
| ВРУ1-23-56 | неавомат. | |||||
| ВРУ1-25-63 | 1*63+5*100 | автомат. |  | |||
| ВРУ1-25-64 | неавомат. | |||||
| ВРУ1-25-65 | автомат. | |||||
| ВРУ1-25-66 | неавомат. | |||||
| ВРУ1-26-63 | 1*100+4*60 | автомат. |  | |||
| ВРУ1-26-64 | неавомат. | |||||
| ВРУ1-26-65 | автомат. | |||||
| ВРУ1-26-66 | неавомат. | |||||
| ВРУ1-27-63 | 6*100 | автомат. |  | |||
| ВРУ1-27-64 | неавомат. | |||||
| ВРУ1-27-65 | автомат. | |||||
| ВРУ1-27-66 | неавомат. | |||||
| ВРУ1-28-63 | 6*100 | автомат. |  | |||
| ВРУ1-28-64 | неавомат. | |||||
| ВРУ1-28-65 | автомат. | |||||
| ВРУ1-28-66 | неавомат. | |||||
| ВРУ1-29-63 | 6*100 | автомат. |  | |||
| ВРУ1-29-64 | неавомат. | |||||
| ВРУ1-29-65 | автомат. | |||||
| ВРУ1-29-66 | неавомат. | |||||
| ВРУ1-31-90 | 630 | 2*630 | 3*250 | -- |  | |
| ВРУ1-31-93 | автомат. | |||||
| ВРУ1-31-94 | неавомат. | |||||

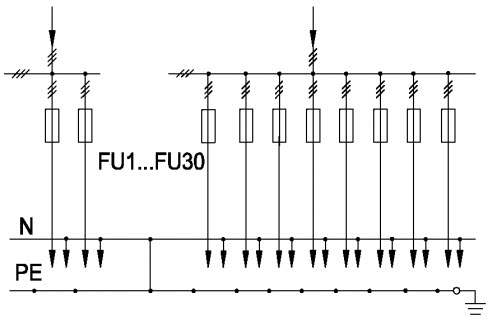

| ВРУ1-41-00 | 800 | 2*100+7*100 | -- |  | ||
| ВРУ1-42-01 | автомат. | |||||
| ВРУ1-42-03 | неавтомат. | |||||
| ВРУ1-43-00 | -- | |||||

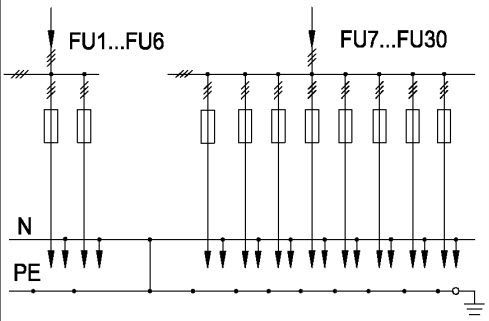

| ВРУ1-44-00 | 2*250+7*100 | -- |  | |||
| ВРУ1-45-01 | автомат. | |||||
| ВРУ1-45-02 | неавтомат. | |||||
| ВРУ1-46-00 | -- | |||||

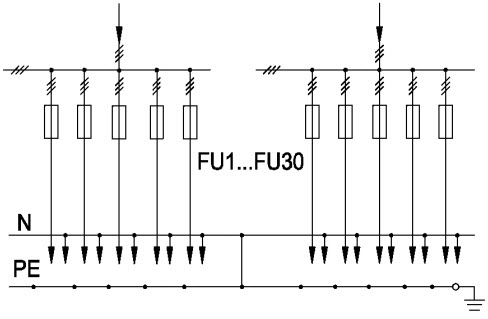

| ВРУ1-47-00 | 5*100+5*100 | -- |  | |||
| ВРУ1-48-03 | автомат. | |||||
| ВРУ1-48-04 | неавтомат. | |||||
| ВРУ1-49-00 | 500 | 5*96+5*63 | -- |  | ||
| ВРУ1-49-03 | автомат. | |||||
| ВРУ1-49-04 | неавтомат. | |||||

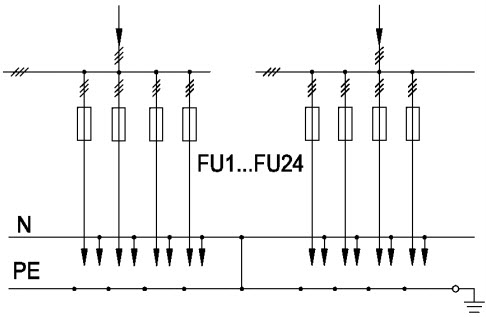

| ВРУ1-50-00 | 800 | 4*250+4*250 | -- |  | ||
| ВРУ1-50-01 | автомат. | |||||
| ВРУ1-50-02 | невавтомат. | |||||
