Ящик управления РУСМ 5413

однофидерный, реверсивный, с переключателем на автоматический режим

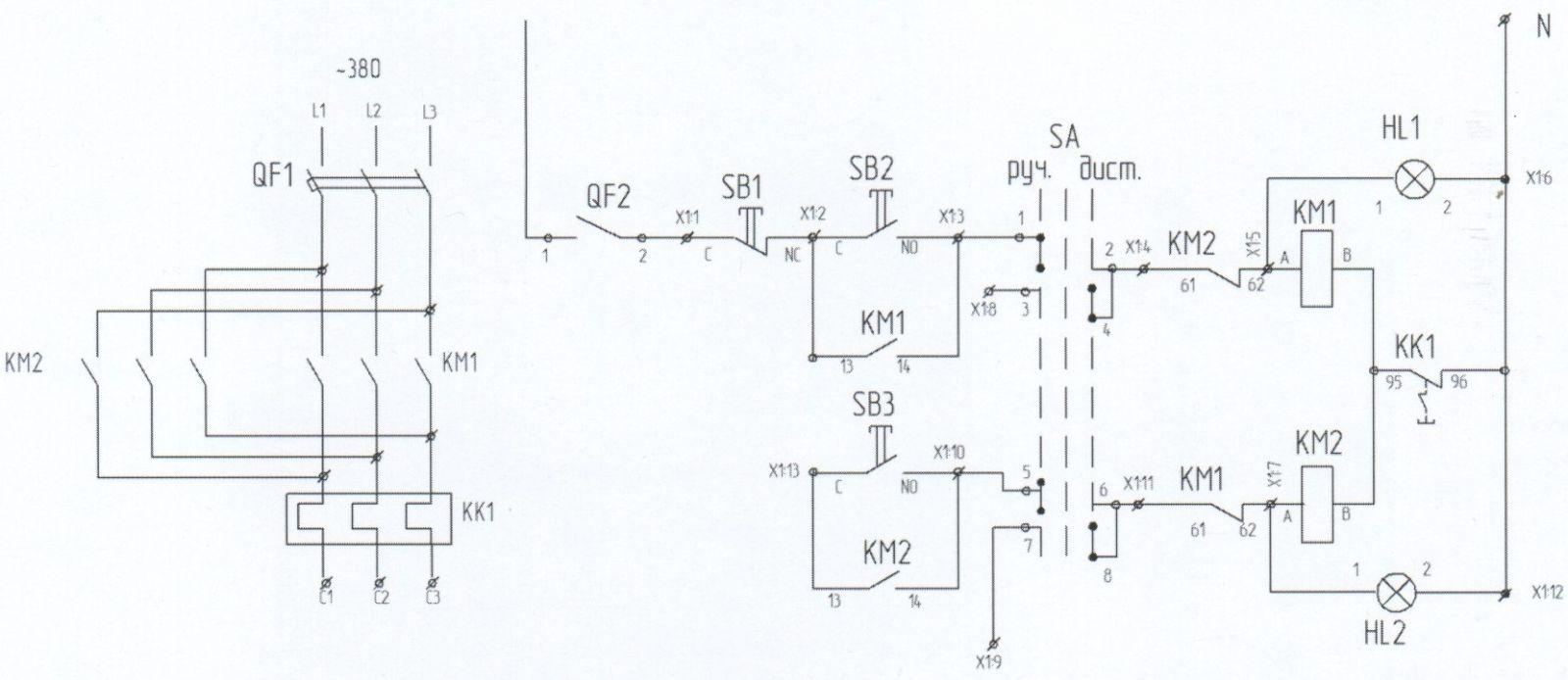

Принципиальная электричекая схема
Элементы схемы
QF1 Выключатель автоматический
KM1 Пускатель магнитный
КМ2 Пускатель магнитный
KK1 Реле тепловое
SB1 Выключатель кнопочнй (красный)
SB2 Выключатель кнопочнй (зелёный)
SB3 Выключатель кнопочнй (зелёный)
HL1 Арматура светосигнальная (красный)
HL2 Арматура светосигнальная (красный)
XT Блок зажимов



Характеристики ящиков управления РУСМ 5413 в этом типоразмере (395*310*220 мм)

Марка
Предел регулирования тока теплового реле, А
Номинальный ток автоматического выключателя, А
РУСМ5413-1874УХЛ4 0,63 А
0,4-0,63
 1
РУСМ5413-2074УХЛ4 1,0 А
0,63-1
1,6
РУСМ5413-2274УХЛ4 1,6 А
1-1,6
 2
РУСМ5413-2474УХЛ4 2,5 А
1,6-2,5
 3
РУСМ5413-2674УХЛ4 4,0 А
2,5-4
 5
РУСМ5413-2874УХЛ4 6,0 А
4-6
 8
РУСМ5413-2974УХЛ4 8,0 А
5,5-8
 10
РУСМ5413-3074УХЛ4 10,0 А
7-10
 13
РУСМ5413-3174УХЛ4 12,5 А
9-13
 16
РУСМ5413-3274УХЛ4 16 А 12-18 20
РУСМ5413-3474УХЛ4 25А 17-25 32
РУСМ5413-3574УХЛ4 32 А 28-36 40
РУСМ5413-3674УХЛ4 40 А 30-40 50
РУСМ5413-3774УХЛ4 50 А 37-50 63
РУСМ5413-3874УХЛ4 63 А 48-65 80
РУСМ5413-3974УХЛ4 80 А 63-80 100
РУСМ5413-4074УХЛ4 100 А 80-93 125
РУСМ5413-4174УХЛ4 125 А 90-120 160
РУСМ5413-4274УХЛ4 160 А 120-150 160
