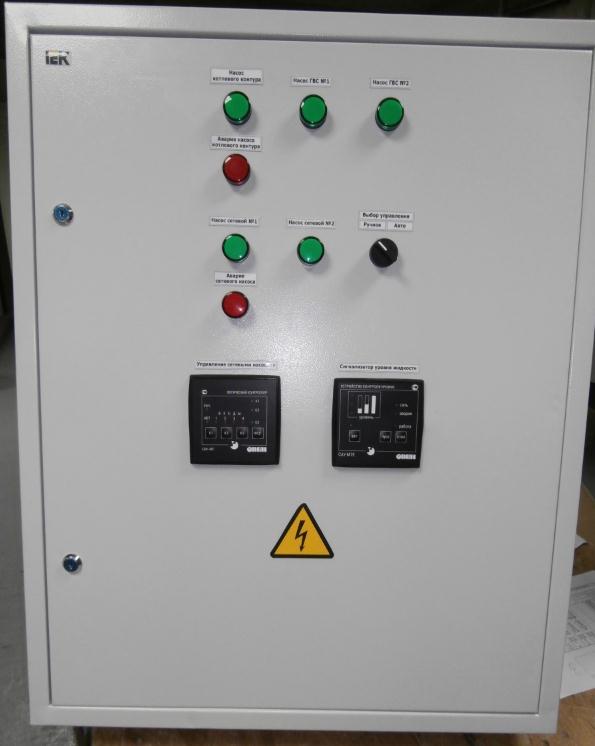

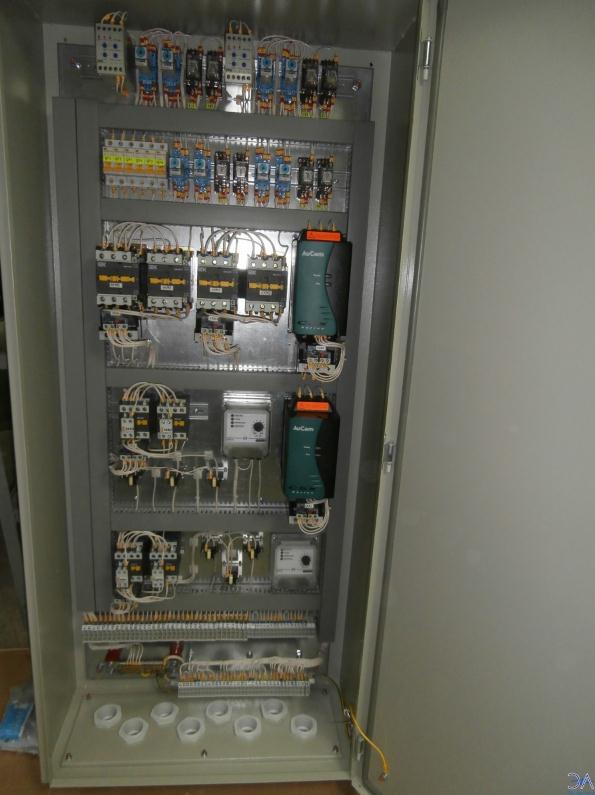

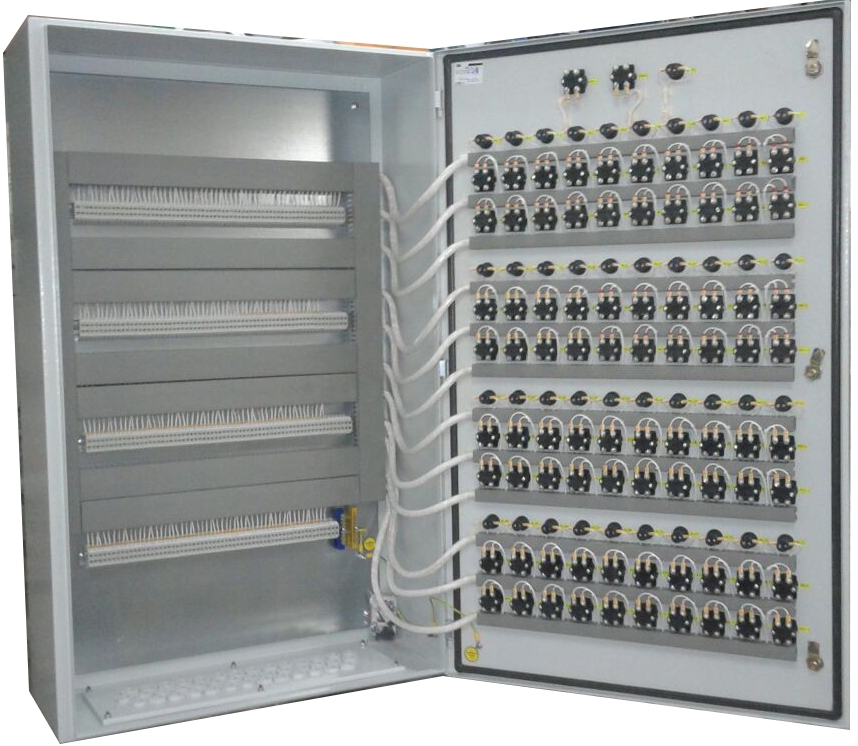

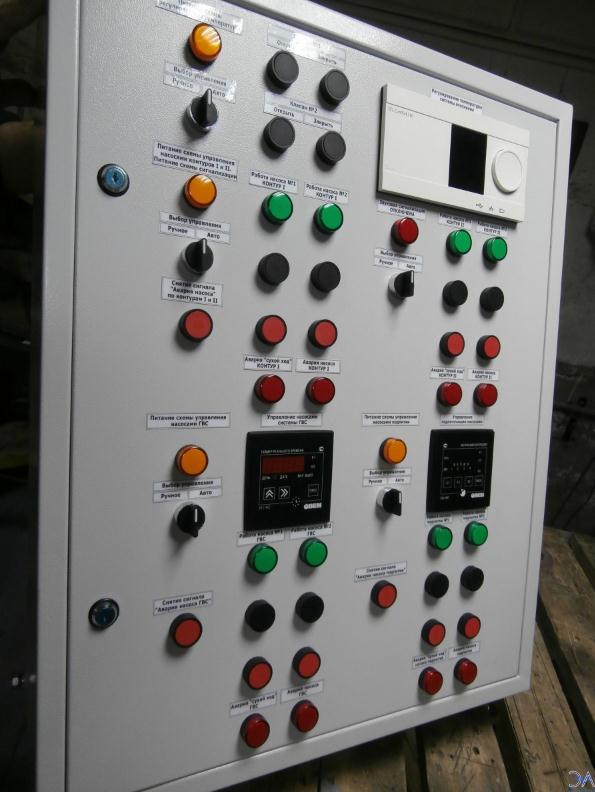

Ящик управления и щит автоматики

К щитам автоматики (ЩА) относятся:

• щиты вентиляции;
• щиты кондиционирования;
• щиты отопления;
• щиты для насосных станций;
• Шкафы КИПиА;
• Ящики управления пожарной сигнализацией;
• другое нестандартное оборудование.

Щиты автоматики предназначены для автоматизированного управления различными технологическими процессами в различных отраслях промышленности и модернизации существующего оборудования и систем управления. Также щиты автоматики предназначены для управления приемом и распределением подаваемой электрической энергии, контроля управления асинхронными электродвигателями с короткозамкнутым ротором, работающие в разных режимах: в продолжительном режиме, кратковременном режиме, диспетчеризации, сигнализации в промышленных и жилых зданиях и помещениях, а также для защиты отходящих линий при перегрузках и коротких замыканиях в сетях переменного тока напряжением 380/220 В, частотой 50 - 60 Гц.

Шкафы могут присоединяться к системам заземления TN-S, TN-C-S, TN-C

Основные функции шкафов автоматики:

• автоматическое управление и диагностика оборудования по определенным программам;
• обеспечение возможности ручного п/автоматического и автоматического режимов работы;
• защита оборудования от перепадов напряжения и перегрузок по току и пр.;
• регулирование параметров технологических промышленных процессов (к примеру: температуры, давления, влажности, уровня и пр.);
• индикация текущих и заданных параметров автоматики;
• аварийная сигнализация;
• архивирование данных технологических процессов и нештатных аварийных ситуаций, с привязкой ко времени и дате;
• передача телеметрической информации о процессах на диспетчерский пункт или ПК;
• отработка команд диспетчера;
• ручное, дистанционное, автоматическое (программное) регулирование и управление технологическими процессами;
• контроль и регистрация состояния как отдельных узлов оборудования, так и объекта управления в целом;
• регистрация измерений (с последующей архивацией) изменения технических параметров объектов управления;
• светозвуковая сигнализация при аварийном отклонении от заданных значений основных технологических параметров управляемых агрегатов;
• защита технологического оборудования, аварийное отключение агрегатов и оборудования при отклонении технических параметров от заданных значений;

Изготовление производится по согласованному с заказчиком техническому заданию, по заложенным характеристикам для конкретного оборудования согласно проектной документации.

Любое современное здание c водоснабжением оснащается контурами пожаротушения. Для управления системами пожаротушения используются специализированные Шкафы управления пожарной сигнализации.

Такое оборудование разделяется на два основных типа:

• шкафы управления, предназначенные для управления и контроля установкой пожаротушения, а также формирования сигналов о работе системы и передачи сигналов на устройство сигнализации, устанавливаемое в помещении с персоналом, ведущим круглосуточное дежурство
•
• шкафы сигнализации, предназначенные для контроля состояния технологического оборудования насосной станции. Шкафы содержат схему АВР по цепи питания 220В, схему световой пожарной предупредительной и аварийной сигнализации.

Такие шкафы должны соответствовать государственным техническим регламентам и обеспечивать программный выбор алгоритма работы.

Изготовление производится по согласованному с заказчиком техническому заданию, по заложенным характеристикам для конкретного оборудования согласно проектной документации.
